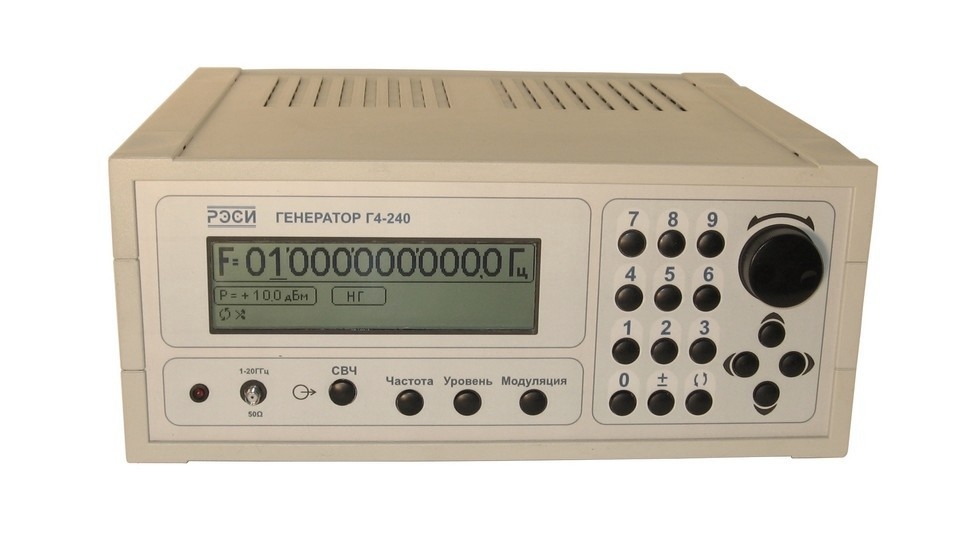

| Технические характеристики генератора Г4-240: | |
|---|---|
| Рабочий диапазон частот | от 1,0 ГГц до 20 ГГц |
| Шаг установки частоты | от 0,1 Гц |
| Погрешность установки частоты | не более ± 5·10-8fн, где fн - несущая частота генератора |
|
Нестабильность частоты в интервале температур +5 ÷+40°С:
|
|
|
Фазовый шум при отстройке от несущей:
|
|
| Минимальный шаг перестройки по частоте | 0,1 Гц |
| Максимальная мощность выходного сигнала | ≥ 20 дБм |
| Диапазон регулировки выходной мощности встроенным аттенюатором | 20 ÷ - 20 дБм (- 40 дБм**) |
| Погрешность установки выходной мощности | ±(0,3 + 0,03·Pуст) дБ |
| Относительный уровень паразитных, гармонических и комбинационных спектральных составляющих в спектре выходного сигнала | ≤ -40 дБ |
| Шаг установки выходной мощности | 0,1 дБм |
| Режим внутренней и внешней амплитудно-импульсной модуляции: | |
| Длительность импульса | 1 мкс ÷ 99 мс |
| Период следования | 2 мкс ÷ 100 мс |
| Скважность | < 10 000 |
| Затухание между радиоимпульсами | ≥ 40 дБ |
| Дополнительная погрешность уровня входной мощности | ± 0,3 дБ |
| Режим линейной частотной модуляции | |
| Период сигнала | 100 мкс ÷ 500 мс |
| Минимальный шаг установки периода | 1 мкс |
| Погрешность установки периода | ≤ 0,01∙Туст |
| Девиация частоты генератора | от 10 кГц до 10 МГц |
| Точность установки величины девиации частоты | 1 Гц |
| Общие характеристики | |
| Интерфейсы | USB, RS-232, LAN |
| Номинальная мощность | ≤ 60 ВА |
| Масса генератора | 5 кг |
| Масса прибора в потребительской таре | 8 кг |
| Габариты генератора | 317 х 278 х 156 мм |
| Нормальные условия эксплуатации | |
| Температура окружающего воздуха | (23 ± 3) °С |
| Относительная влажность | (65 ± 15) % |
| Атмосферное давление | от 630 до 795 мм рт. ст. |
| Напряжение питающей сети | (220 ± 22) В, (50 ± 2) Гц |
| Рабочие условия эксплуатации | |
| Температура окружающего воздуха | от 5 до 40 °С |
| Относительная влажность | до 90 % при температуре 30 °С |
| Атмосферное давление | от 630 до 800 мм рт. ст. |
| Напряжение питающей сети | (220 ± 22) В, (50 ± 2) Гц |
